Orca 实时计算平台

DolphinDB 支持数据目录（catalog），用于统一组织各类数据库对象，包括对分布式表的支持。现在，Orca 进一步扩展了 catalog 的应用范围，将流图、流表和流引擎也注册进 catalog 中，使用户能够通过一种统一的方式访问各类元素。

为了唯一标识 catalog 中的对象，当前版本采用了 <catalog>.<schema>.<name> 的三段式命名方式，称其为全限定名（Fully Qualified Name，FQN）。

在为对象命名时，用户只需指定 name，系统将自动补全 FQN：

• catalog 由当前 catalog 决定
• schema 根据对象是流图、流表、引擎分别命名为 orca_graph, orca_table, orca_engine。

Orca 提供了一套声明式 API（Declarative Stream API，DStream API），用于简洁地构建实时流计算图。该 API 屏蔽了底层并行调度、订阅关系、资源清理等复杂逻辑，让用户聚焦于业务本身的表达。

用户无需手动推导表结构，编写并行引擎构建逻辑，显式订阅数据，编写任务清理与销毁逻辑。系统会将用户定义的 DStream API 转换为 DolphinDB 的函数调用（如 streamTable、subscribeTable、createReactiveStateEngine 等），并自动封装为可调度的流任务分发至各个节点执行。

DStream API 主要包含以下几类调用：

• 节点定义类：如 source, buffer, sink, timeSeriesEngine, reactiveStateEngine 等；
• 节点修饰类：如 setEngineName, parallelize, sync 等；
• 边操作类：如 map、fork 等。

接口列表见附录。用户的思维模式应类似构造链式数据结构：不断向尾部添加或修饰节点，逐步完成整个流图的拼装。

使用 DStream API 构建的计算流程被抽象为一个有向无环图，即流图（Stream Graph），其中每个节点代表一个流表或引擎，每条边表示节点之间的数据传递关系（如级联或订阅）。

流图可分为逻辑流图和物理流图：

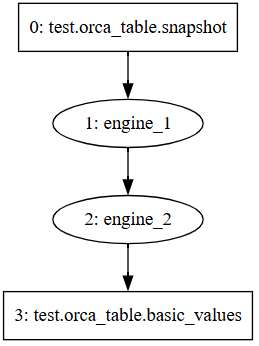

• 逻辑流图是用户调用 DStream API 一步步构建的流图，它代表实际业务逻辑。如图 2-1 所示。

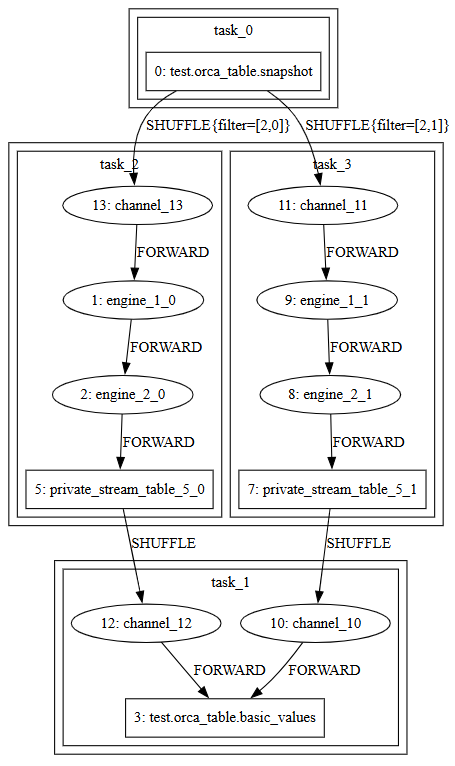

• 物理流图是用户提交（submit）逻辑流图时，系统经过添加私有流表、应用调度优化、拆分子图与并行任务等过程得到的流图，它定义了实际的流任务。如图 2-2 所示。

为了管理流图的生命周期，Orca 定义了一系列状态和状态转移。分别是：

• building：任务已调度。当前系统中任务未分发、正在执行级联或构建订阅。
• running：任务已构建。流计算任务正常运行。
• error：可恢复错误。例如任务出现资源上的异常，需要重新调度。
• failed：不可恢复错误。例如任务本身逻辑有误，需要用户介入修改脚本。
• destroying：用户请求销毁流图。当前系统正在销毁。
• destroyed：流图已销毁。状态机终止。

Orca 支持两类流表，用于数据中转与存储：

• 私有流表是非持久化的流表，仅供当前流图使用，用于缓存中间结果、并行度匹配、多下游订阅等，不支持直接通过 SQL 语句查询。销毁流图时，会销毁流图中的所有私有流表。
• 公共流表是持久化流表，可同时被多个流图订阅，用于与外部交互、持久化输出或作为数据源，可直接通过 SQL 语句查询。当无任何流图订阅某公共流表时，该表将自动销毁并释放其全限定名。

当用户提交逻辑流图时，系统会对逻辑流图进行如下处理：

1. 检查环：通过拓扑排序检查是否成环，若存在环则报错；
2. 添加流表：添加私有流表缓存中间结果。比如某引擎存在多个输出或上下游节点并行度不同等情况。因为引擎只能级联输出，不可以被订阅，所以当有多个下游出现时，必须添加流表进行中转。上下游节点并行度不同时，需要中间流表，将上游数据汇总后按照下游并发度重新分发，这个过程称为 shuffle。
3. 优化：删除多余的新增私有流表。
4. 分割子图：将整个图拆分成并行度相同的、尽量长的子图（Subgraph）。这一步的目的是尽可能减少需要并行执行的任务数。
5. 拆分计算任务：在子图内按照并行度拆分出流任务（Stream Task）。流任务是分发执行的单位，每个任务都会被调度到一个线程上运行，即一个流任务内部的引擎和流表构成级联关系，由一个线程按顺序执行。而流任务之间通过订阅传递数据。任务数的总量决定了系统线程的使用上限。Orca 会尽量减少任务数量以提升资源利用率。
6. 添加 Channel ：为了在流任务执行 Checkpoint 时对齐 Barrier（在数据流中插入的标记，详见 Checkpoint 机制），系统需要添加 Channel 。

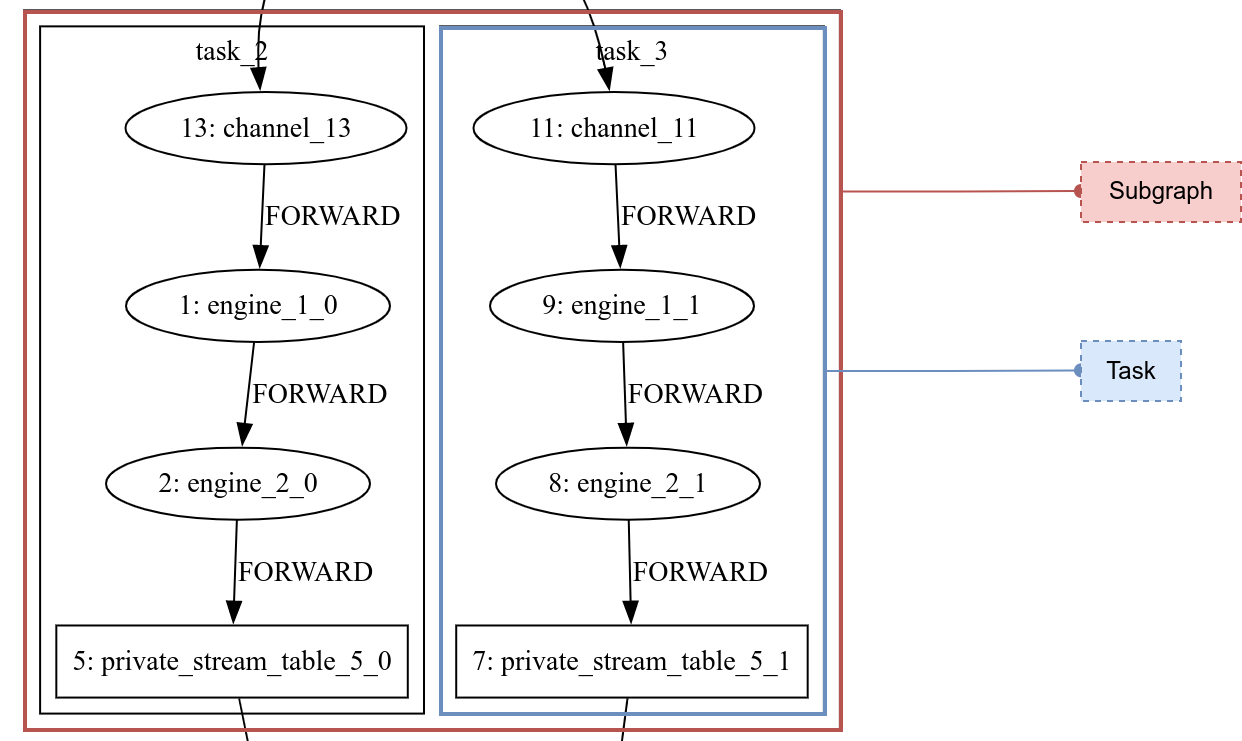

如图 2-3 所示，红色方框代表子图，蓝色方框代表流任务：

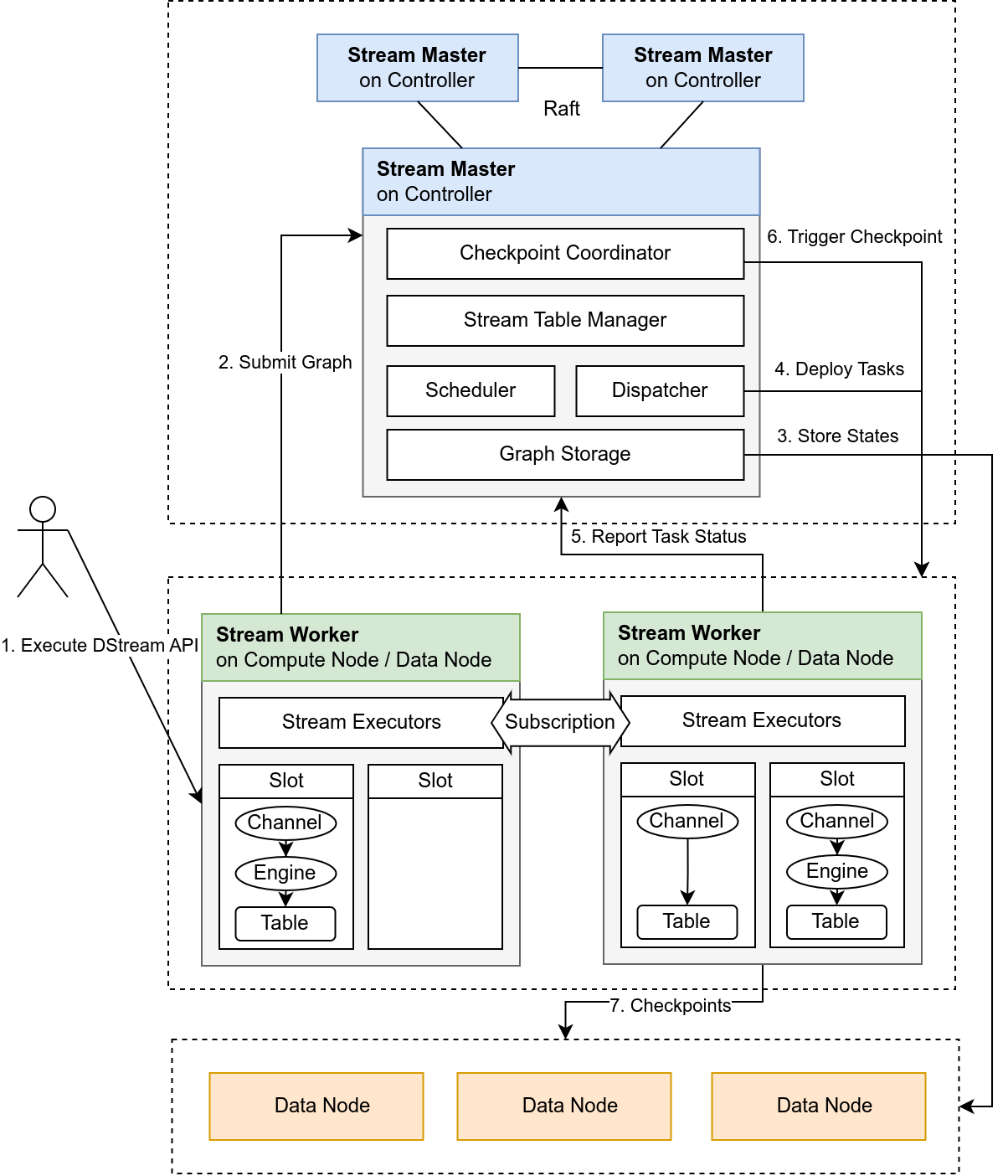

Orca 架构如图 3-1 所示：

• 用户通过调用 Orca 接口，提交流图定义；
• Stream Master 接收逻辑流图，并根据拓扑和资源状况生成物理流图和调度计划；
• Stream Worker 负责实际构建流表与引擎、运行任务、进行 Checkpoint；
• 所有核心状态（包括流图结构、调度记录、流表位置、Checkpoint 元信息等）均持久化至 DFS 表；
• 系统内部通过心跳检测、状态上报与 Barrier 机制实现计算图的高可用运行。

Stream Master 部署在控制节点（Controller）上，其职责如下：

• 接收用户请求（流图提交、删除、状态查询等）；
• 接收 Stream Worker 的状态上报；
• 执行流图状态机（构建 → 运行 → 错误恢复 → 销毁）；
• 分配任务到各个节点，管理并行度与资源隔离；
• 定时触发 Checkpoint，协调流图内所有任务执行快照；
• 维护元信息，持久化到 DFS 表。

Stream Worker 部署在数据节点（data node）或计算节点（compute node），其职责如下：

• 接收 Stream Master 分发的任务，构建流表、引擎、级联与订阅结构；
• 执行并监控流任务（如聚合计算、状态计算、指标生成）；
• 完成本地状态快照，上传Checkpoint。

Stream Worker 的数据处理完全在内存中实现，除公共流表以外，不做本地持久化。引擎状态通过 Checkpoint 记录。

调度器遵循以下原则：

• 均衡负载：优先将任务分配至空闲资源充足的节点，避免 CPU、内存或磁盘资源过载；
• 计算组隔离：同一流图内的任务运行在同一计算组中；
• 流表调度约束：公共流表部署在数据节点；
• Siblings 任务亲和性：具有相同上游和下游的任务称为 siblings 任务，将它们分配至同一节点，减少通信代价；

系统根据每个候选节点的资源，计算一个评分值表示该节点的调度优先级。对不同节点类型采取不同的评分标准：

• 计算节点的评分由其 CPU 使用率和内存使用率计算得到。
• 数据节点的评分由其 CPU 使用率、内存使用率和磁盘使用率计算得到。

调度过程基于贪心策略，整体流程如下：

1. 任务复杂度排序：系统根据流任务中的算子数量，评估其复杂度，越复杂的任务越早被调度。
2. 候选节点评分：按前述规则计算所有符合调度约束的节点分数。
3. 节点优先筛选：
   • 若任务包含公共流表，则限定在数据节点中筛选；
   • 若任务不包含公共流表，限定在同一个计算组内筛选计算节点；
   • 若某一节点已分配同流图 siblings 任务 ，则增大其评分值。
4. 任务分配：将任务分配给得分最高的节点，并更新其评分值，确保后续任务感知当前负载变化。

Orca 的 Checkpoint 实现基于 Chandy–Lamport 分布式快照算法，引入 Barrier标记流图内部的数据流的一致性边界，从而获得全局一致快照。

Checkpoint 的核心流程如下：

1. Checkpoint Coordinator 组件定期触发 Checkpoint 任务，并向所有 source 节点注入 Barrier。
2. source 节点在收到 Barrier 后将其原子性地写入流表，并记录当前流表的数据偏移量（offset）。
3. 流图中的引擎或流表在收到上游的 Barrier 时，将自身状态做一次快照，然后将 Barrier 向下游传递。
4. 当 sink 节点收到 Barrier，标志其上游所有节点均已完成快照。当所有 sink 节点都收到 Barrier，标志此次 Checkpoint 完成。

一致性语义包含以下两种类型：

• AT_LEAST_ONCE：数据至少处理一次，即不会丢失，但可能会被重复处理。
• EXACTLY_ONCE：数据仅处理一次，既不丢失，也不重复。

Orca 的端到端一致性是指从数据源（ source 节点）到数据接收端（ sink 节点）的一致性，包括 source 端一致性，计算任务（除 source、sink 外的中间节点）的一致性和 sink 端一致性。如前文所述，Checkpoint 机制已确保了计算任务的一致性。若要实现端到端的一致性，还需实现 source 端和 sink 端的一致性：

• source 端一致性：source 端的一致性依赖于系统在重启后能够从指定位置恢复数据。由于使用了持久化的流表，可通过偏移量（offset）记录数据的回放位置，因此 source 端天然实现一致性。
• 计算任务一致性 ：Orca 通过实现 Chandy-Lamport 分布式快照算法，保证计算任务在分布式环境中的全局一致性。
• sink 端一致性：sink 端一致性由流表类型决定，只有当除了 source 以外的所有公共流表都是 keyedStreamTable 或 latestKeyedStreamTable 时，依靠这两种流表的去重功能，将上游的重复数据过滤，才能实现端到端的EXACTLY_ONCE 一致性，否则只能实现端到端的 AT_LEAST_ONCE 一致性。

对于 EXACTLY_ONCE 一致性，在引擎或流表传递 Barrier 的过程中，如果有多个上游，则需要等收到所有上游的 Barrier 后再做快照。这个过程称作 Barrier 对齐。

Orca 引入了轻量级中间组件 Channel，该组件位于除 source 节点外的所有流任务中，用于实现 Barrier 对齐：

• Channel 位于引擎或流表的每一个上游通路上，接收到 Barrier 时会暂停该通路上的数据传输；
• 待所有 Channel 均收到 Barrier，则推动该流任务中所有下游引擎或流表依次完成快照。
• 完成后将 Barrier 转发至该任务的输出流表中，从而将其向下游传递。

Orca 提供了丰富的运维函数，可对流图进行全面监控，详情请参考附录。

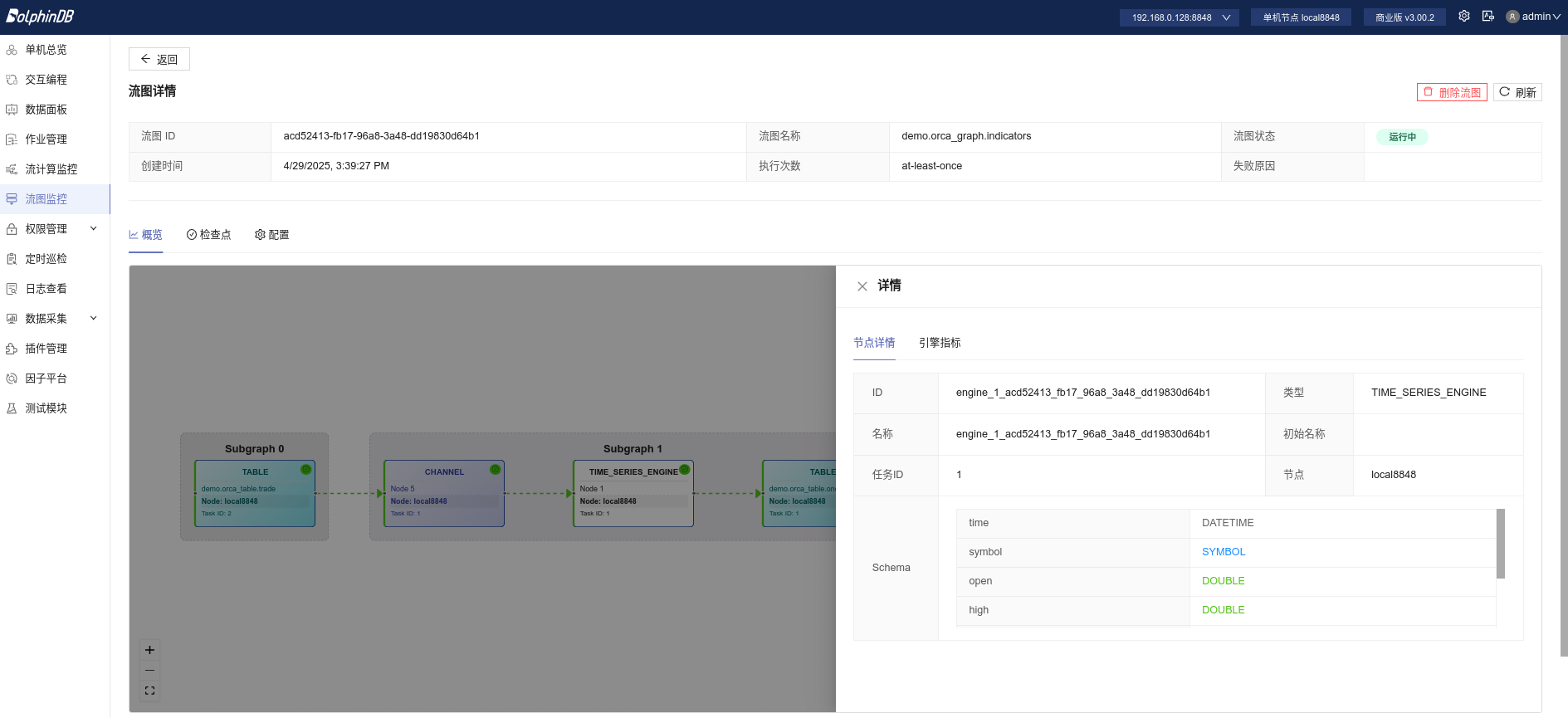

除运维函数外，Orca 还提供了 Web 可视化模块，用于图形化展示流图结构与运行状态。该模块可展示当前集群中所有流图。图 6-1 展示了流图中某个节点的状态：

Orca 的权限控制基于 DolphinDB 权限系统：

提交、删除等对流图的操作要求用户具有 COMPUTE_GROUP_EXEC 权限。

增加必要配置项：

• 在配置文件 controller.cfg，cluster.cfg 中配置 enableORCA=true，开启 Orca；
• 在配置文件 cluster.cfg 中配置 persistenceDir，用于持久化公共流表数据；

定义 catalog、指标函数与算子：

if (!existsCatalog("demo")) {
	createCatalog("demo")
}
go
use catalog demo

编写技术指标函数:

@state
def EMA(S, N) {
	return ::ewmMean(S, span = N, adjust = false)
}
@state
def RD(N, D = 3) {
	return ::round(N, D)
}
@state
def HHV(S, N) {
	return ::mmax(S, N)
}
@state
def LLV(S, N) {
	return ::mmin(S, N)
}
@state
def MACD(CLOSE, SHORT_ = 12, LONG_ = 26, M = 9) {
	DIF = EMA(CLOSE, SHORT_) - EMA(CLOSE, LONG_)
	DEA = EMA(DIF, M)
	MACD = (DIF - DEA) * 2
	return RD(DIF, 3), RD(DEA, 3), RD(MACD, 3)
}
@state
def KDJ(CLOSE, HIGH, LOW, N = 9, M1 = 3, M2 = 3) {
	RSV = (CLOSE - LLV(LOW, N)) \ (HHV(HIGH, N) - LLV(LOW, N)) * 100
	K = EMA(RSV, (M1 * 2 - 1))
	D = EMA(K, (M2 * 2 - 1))
	J = K * 3 - D * 2
	return K, D, J
}

定义聚合算子与指标算子：

aggerators = [
    <first(price) as open>,
    <max(price) as high>,
    <min(price) as low>,
    <last(price) as close>,
    <sum(volume) as volume>
]

indicators = [
    <time>,
    <high>,
    <low>,
    <close>,
    <volume>,
    <EMA(close, 20) as ema20>,
    <EMA(close, 60) as ema60>,
    <MACD(close) as `dif`dea`macd>,
    <KDJ(close, high, low) as `k`d`j>
]

使用 DStream API 定义流图，并提交。

g = createStreamGraph("indicators")
g.source("trade", 1:0, `time`symbol`price`volume, [DATETIME,SYMBOL,DOUBLE,LONG])
    .timeSeriesEngine(windowSize=60, step=60, metrics=aggerators, timeColumn=`time, keyColumn=`symbol)
    .buffer("one_min_bar")
    .reactiveStateEngine(metrics=indicators, keyColumn=`symbol)
    .buffer("one_min_indicators")
g.submit()

等待流图状态转为 running 后再进行后续操作，期间可通过以下接口查看流图运行状态：

getStreamGraphMeta()

示例输出（已转为运行中）：

以下脚本模拟写入了股票的秒级 K 线数据：

sym = symbol(`600519`601398`601288`601857)
ts = 2025.01.01T09:30:00..2025.01.01T15:00:00

n =size(ts) * size(sym)
symbol = stretch(sym, n)
timestamp = take(ts, n)
price = 100+cumsum(rand(0.02, n)-0.01)
volume = rand(1000, n)
trade = table(timestamp, symbol, price, volume)

appendOrcaStreamTable("trade", trade)

通过 SQL 获取 1 分钟聚合 K 线和指标：

select * from demo.orca_table.trade
select * from demo.orca_table.one_min_bar
select * from demo.orca_table.one_min_indicators

以下脚本会清理流图中定义的所有引擎和流表：

dropStreamGraph("indicators")

跨集群能力：支持跨 DolphinDB 集群的数据流动，包括跨集群订阅、跨集群流表访问以及跨集群 Join，满足多集群业务整合需求。

更丰富的状态控制能力：支持计算任务的灵活管理，例如暂停计算、重置流图状态等，提升运维与调试便利性。

更精细的参数调整：允许用户调整 DStream API 中自动生成的参数，如订阅参数（subscribeTable）、私有流表配置（enableTableShareAndCachePurge）等，实现更细粒度的性能调优。

声明式 API 的扩展：丰富 API 能力，支持用户在定义流表时显式指定分区数，支持在同一流图中使用 sourceByName 等高级用法，提升图构建灵活性。

可选的高可用协议：引入可选的流数据高可用协议，支持在不同容错级别与延迟表现之间灵活权衡，满足多样化业务需求。

可选的调度算法：提供灵活的流图调度策略，支持高吞吐与低延迟之间的自定义权衡，进一步允许接入用户自定义调度算法。

物理流图优化：优化表连接性能，提升跨节点表连接的执行效率，减少数据 shuffle。

运行时优化：用级联代替订阅，进一步减小时延，提升运行效率。

Checkpoint 性能优化：针对 Barrier 对齐进行进一步优化，引入增量快照与异步快照机制，降低 Checkpoint 对计算性能的影响，缩短容错恢复时间。
